*、圆振动筛简介
圆振动筛的运动轨迹呈圆周，做圆形运动，是*种多层数新型振动筛。它主要适用于选煤、选矿、建材、电力及化工等行业。
二、圆振动筛结构组成

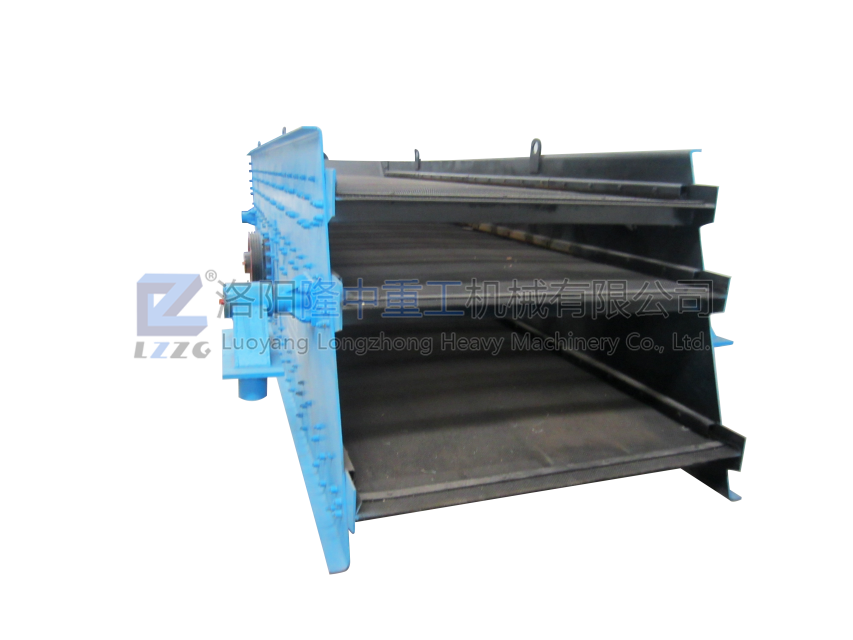

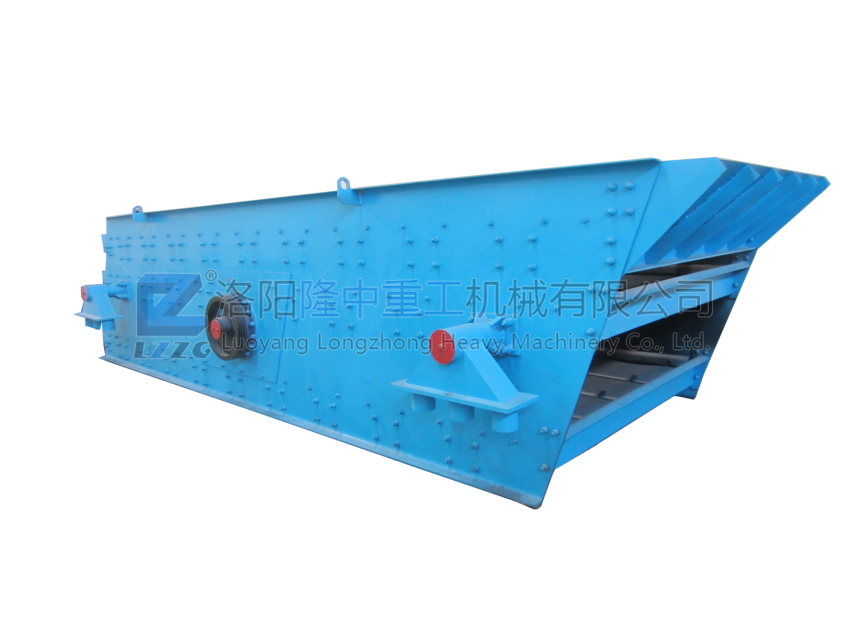

隆中圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。如无特殊要求，YA和2YA型为纺织筛面，YAH型为冲孔筛面，各类筛面均能满足。
YA系列圆振动筛主要由偏心块激振器、筛箱、电动机、及支承装置等组成。采用小振幅，高频率，大倾角结构，使该机筛分效率高、处理量大、寿命长、电耗低、噪音小。
YAX稀油圆振动筛结构：由弹簧支承组、传动装置、筛箱、支承座、稀油润滑振动器等组成。
三、圆振动筛工作原理
圆振动筛的筛箱运动轨迹为圆形或椭圆形，圆振动筛采用惯性激振器产生振动,其振动源*般为电动机带动激振器。圆振动筛为单轴振动器,固定在筛箱上的主轴由电机带动告速旋转,安装在主轴上的偏心体随之转动,产生离心惯性力,使可以自由振动的筛箱产生近似圆形轨迹的振动。
四、圆振动筛特点优势
1、处理能力大，筛分效率高。
2、振动器采用轴承稀油润滑、外置式块偏心结构。具有激振力大，轴承负荷小、温度低，噪音小等特点。（轴承温升小于35°）。
3、振动器整体拆装，维护、*换方便，大大缩短了检修周期。（*换振动器只需1～2小时）。
4、筛机侧板采用整板冷作、无焊接、强度高使用寿命长。 横梁与侧板间联接采用抗扭剪高强螺栓联接，无焊接、横梁易*换。
5、筛机采用橡胶弹簧减振，与金属弹簧比，具有噪音小，寿命长，过共振动区平稳、 筛机各支点动负荷小等优点。
6、电机与激振器联接采用挠性联轴器，具有使用寿命长，对电机冲击小等优点。
五、圆振动筛技术参数
| 型号 |
筛面层数 |
筛网面积 （mm) |
筛孔尺寸 （mm) |
进料尺 （mm) |
处理能力 （t/h) |
振动频率 (Hz) |
双振幅 (mm) |
电力功率 (kw) |
重量（t) |
外形尺寸 |
| YA1230 |
1 |
3.6 |
3-50 |
200 |
7.5-70 |
800-970 |
8 |
5.5 |
1.75 |
3073x2030x1611 |
| 2YA1230 |
2 |
3.6 |
3-50 |
200 |
7.5-70 |
800-970 |
8 |
5.5 |
2.34 |
3122x2050x2247 |
| 3YA1230 |
3 |
3.6 |
3-50 |
200 |
7.5-70 |
800-970 |
8 |
7.5 |
3.05 |
3122x2050x2700 |
| 2YA1548 |
2 |
7.2 |
5-50 |
400 |
50-208 |
970 |
8 |
15 |
5.33 |
4400x2610x2857 |
| 3Y1548 |
3 |
7.2 |
5-50 |
400 |
50-250 |
970 |
8 |
15 |
6.07 |
5650x2528x3400 |
| 3YA1848 |
3 |
8.64 |
5-80 |
400 |
50-300 |
970 |
8 |
18.5 |
6.93 |
5027x3100x3500 |
| 3YA1860 |
3 |
10.8 |
5-50 |
400 |
50-350 |
970 |
8 |
22 |
7.7 |
6200x2240x1650 |
| 2YA2160 |
2 |
12.6 |
5-100 |
400 |
100-500 |
730 |
|
30 |
10.2 |
6374x3821x3707 |
| 2YA2460 |
2 |
14.4 |
5-150 |
400 |
150-700 |
730 |
|
37 |
12.35 |
6374x4121x3707 |
